设计这个电路的核心理念是，输入音源为低信号的手机数字设备，0-0.7V左右的信号，通过运放线性放大到4V-6V Rms，直接推动后级设别使用。

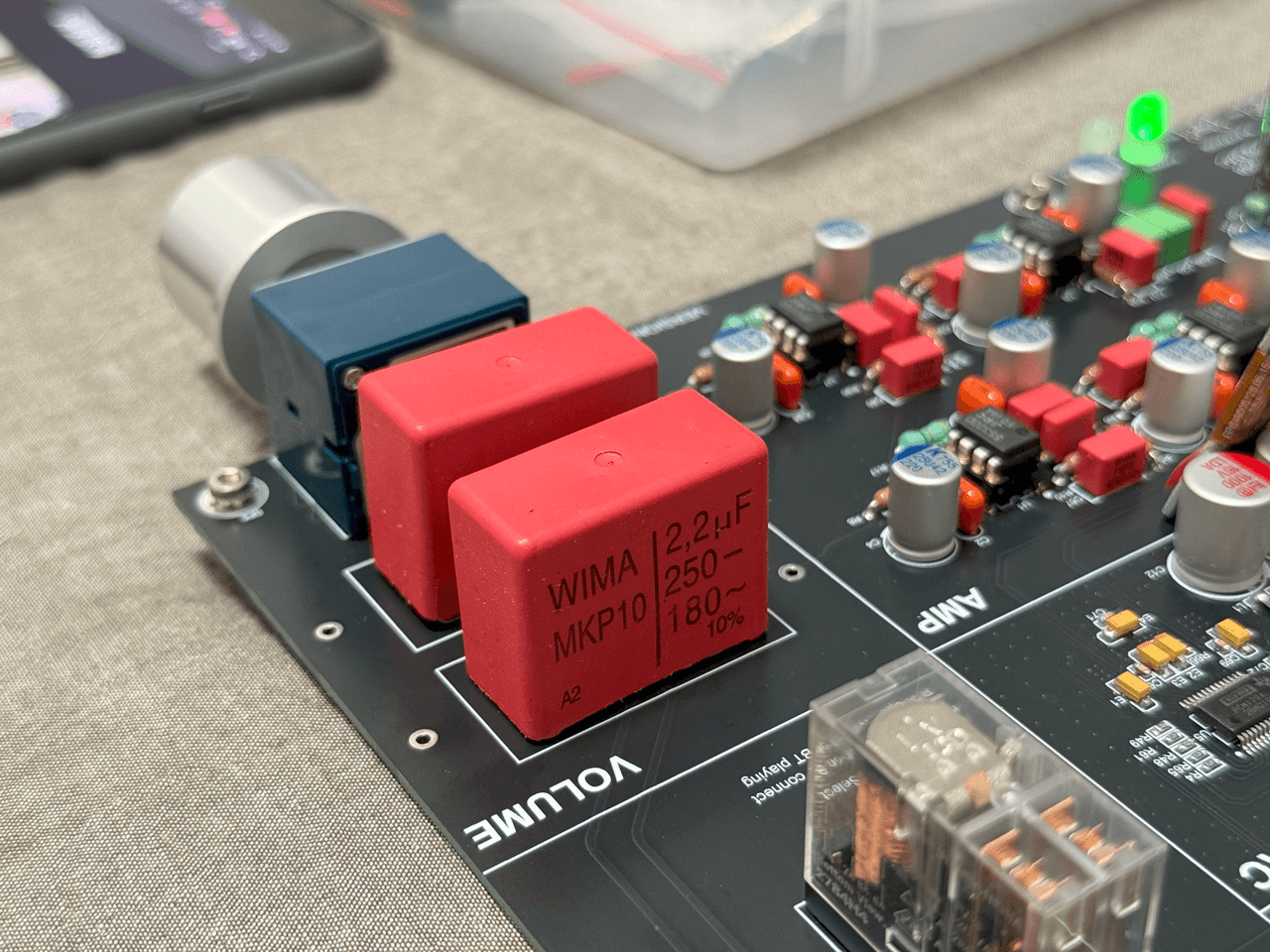

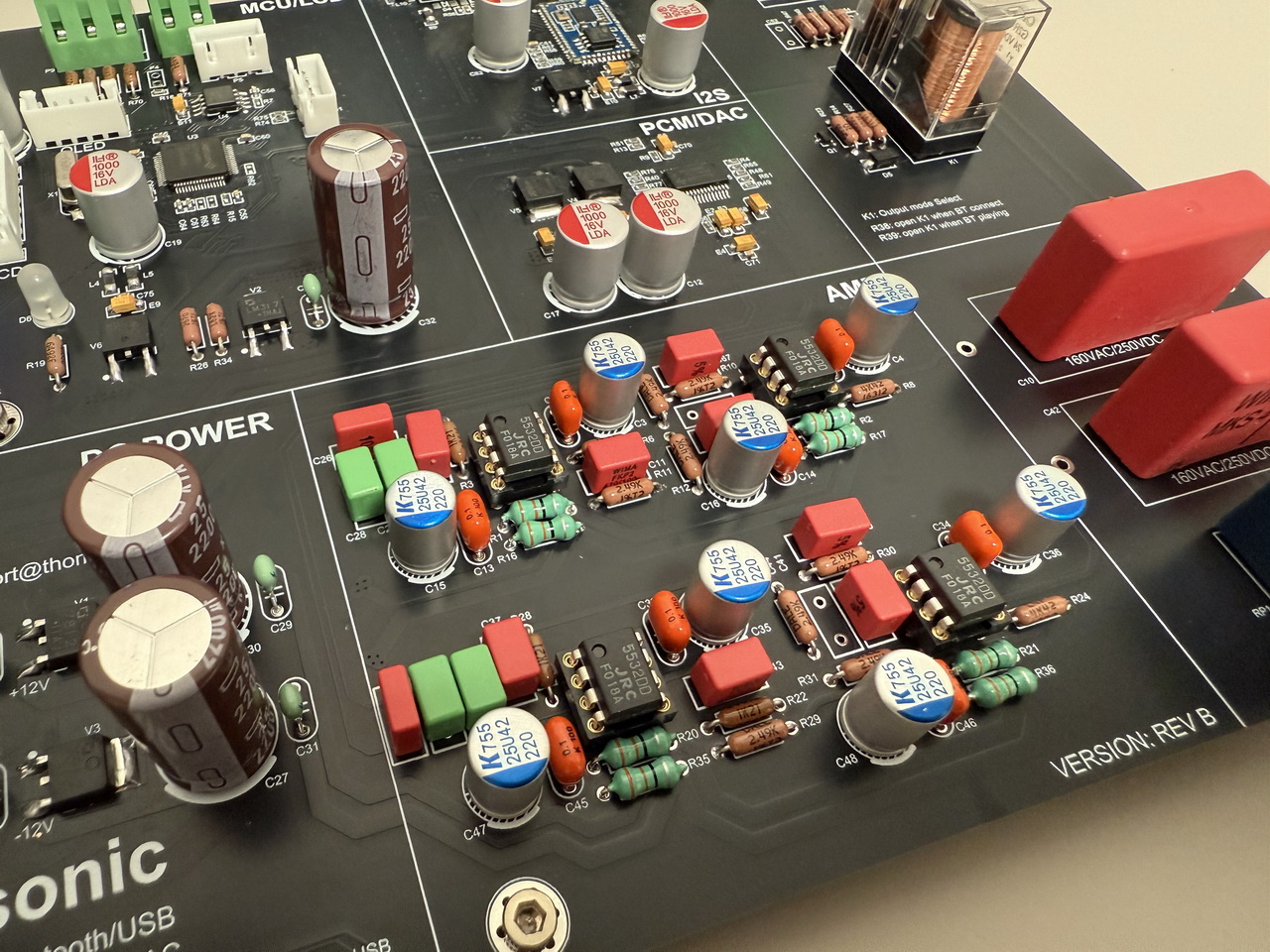

这套电路的优点是使用的单端放大，直流线性放大，低频跟细节处理的非常好，每一路运放都配有LC电源滤波电路，采用纯铜引脚电阻，WIMA耦合电容，线性大容量电源供电，降低了温漂的影响，供电可以切换12V，15V供电，具有三挡 LPF 低通滤波器选择开关，两档输出耦合电容选择，使用灵活性较高，可以用来进行精细调音使用，运放测试使用。

电路参考的是 Kenwood dp-8010和Esoteric_x-01，Teac_Esoteric_d-10_p-10；

TS200 蓝牙流媒体DAC数字播放器（HIFI监听高解析）

硬件开源HIFI蓝牙+USB DAC解码器(QCC5181+PCM1794A)
Streaming DAC流媒体蓝牙数播（带前级放大）
品牌：Thomsonic 音速栗子

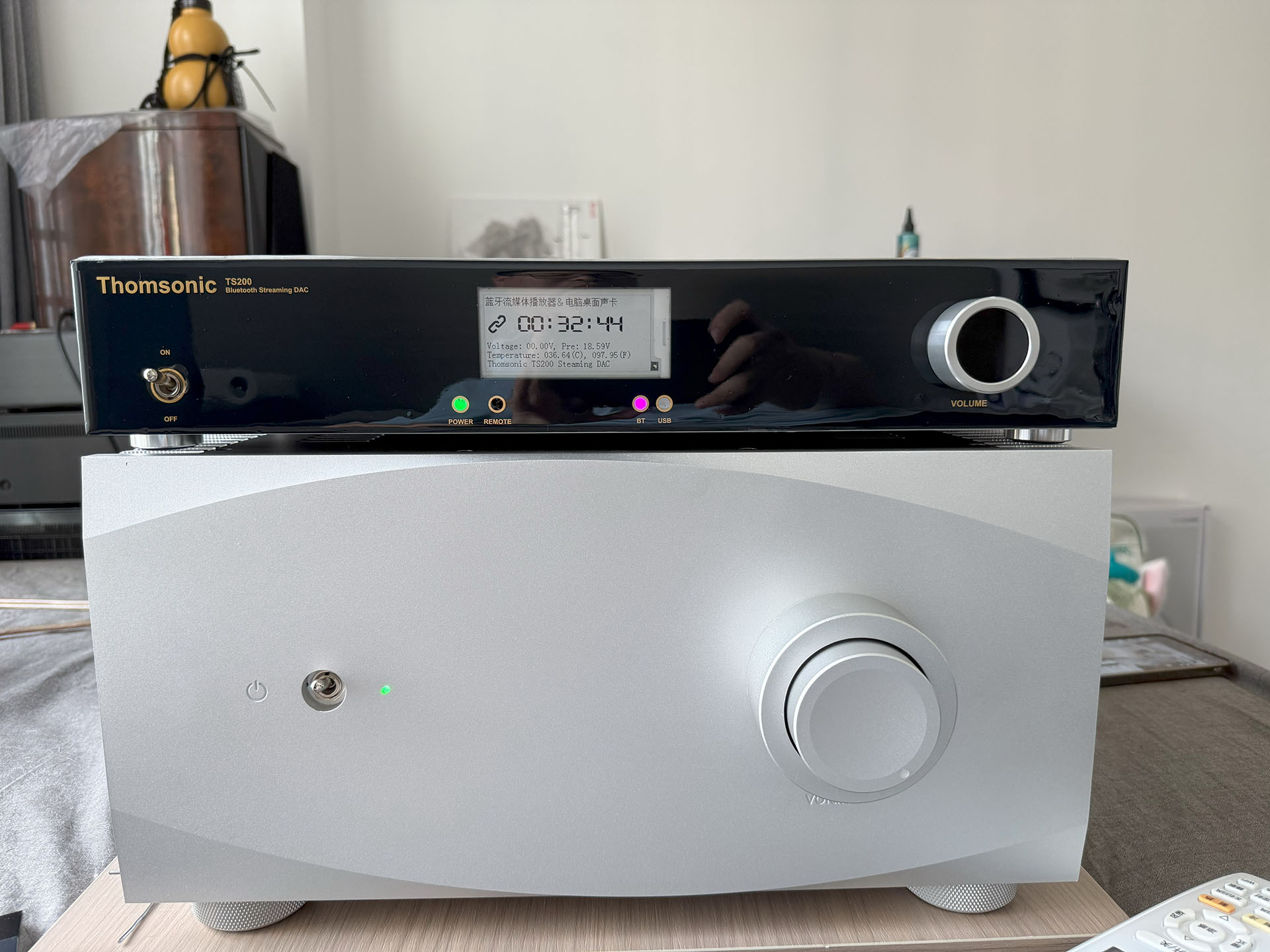

型号：TS200 Streaming DAC
主板尺寸：280mm160mm1.6mm 黑色
RCA输出：2V Rms-6V Rms（ASPL电位器）

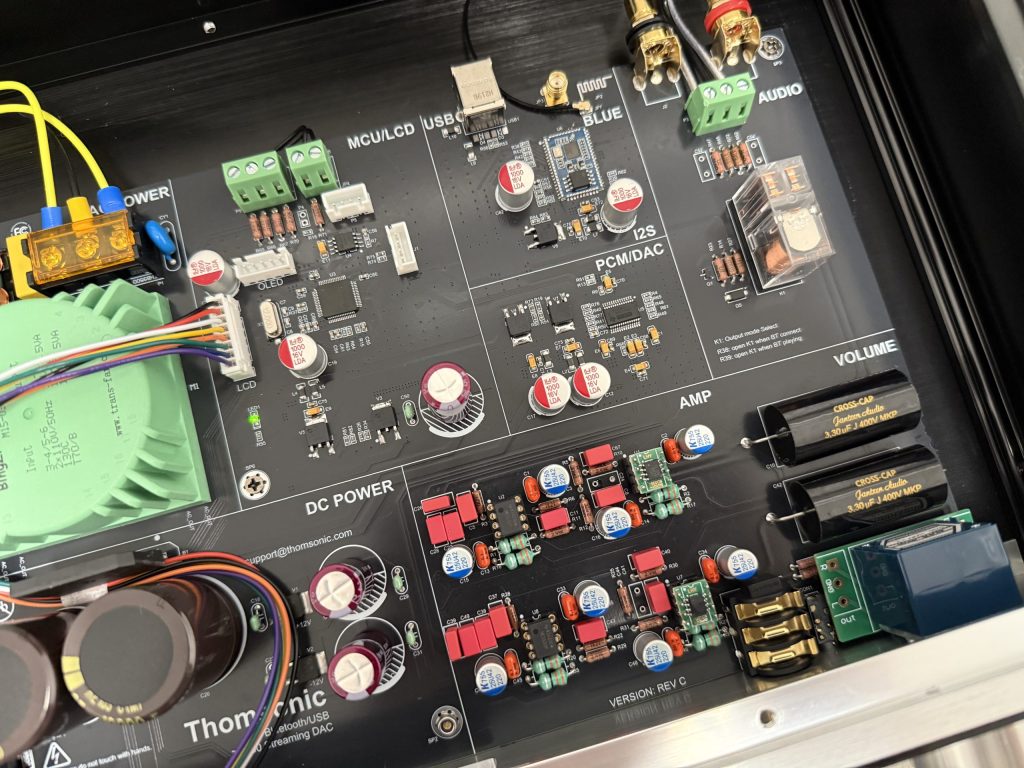

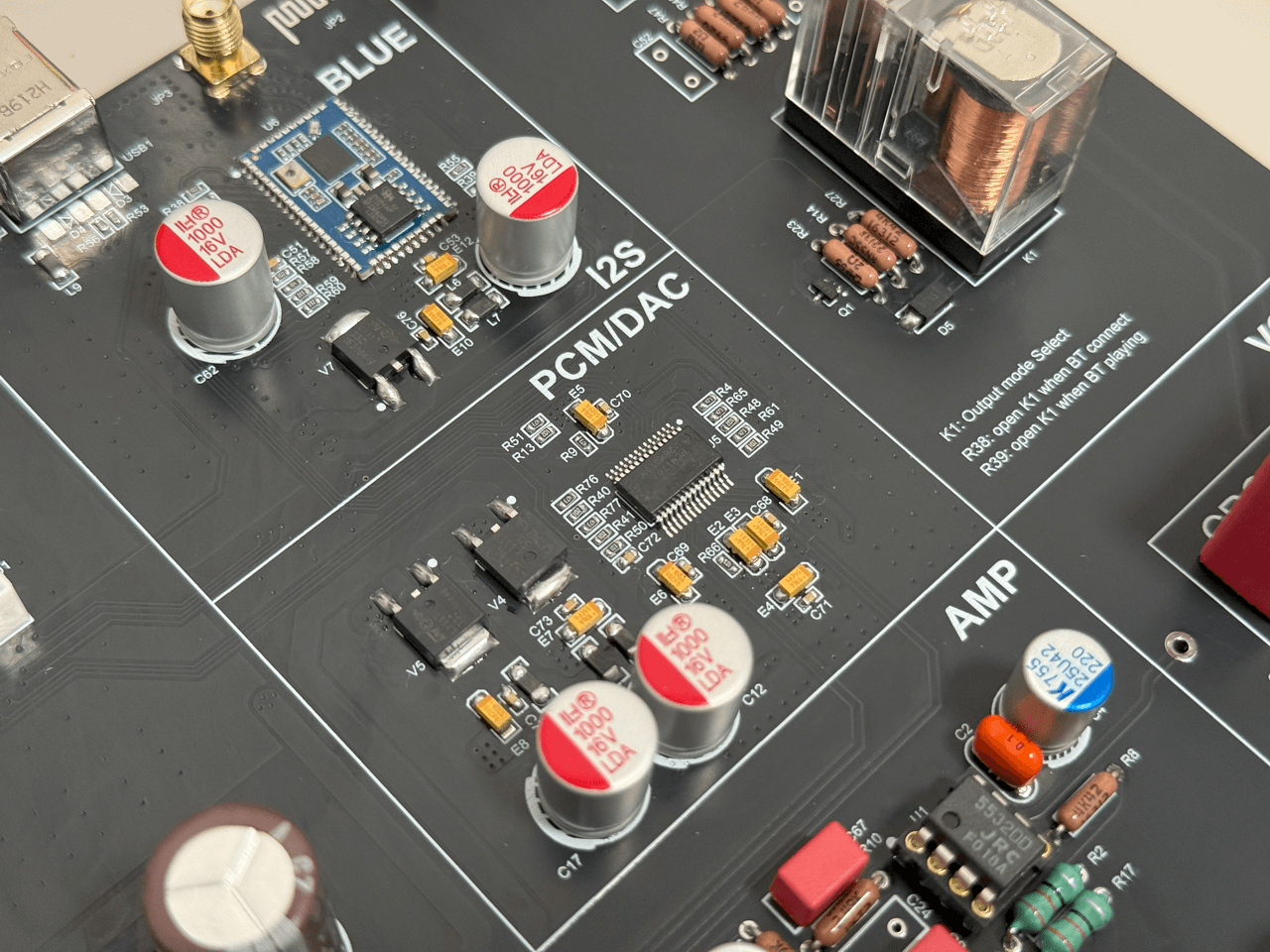

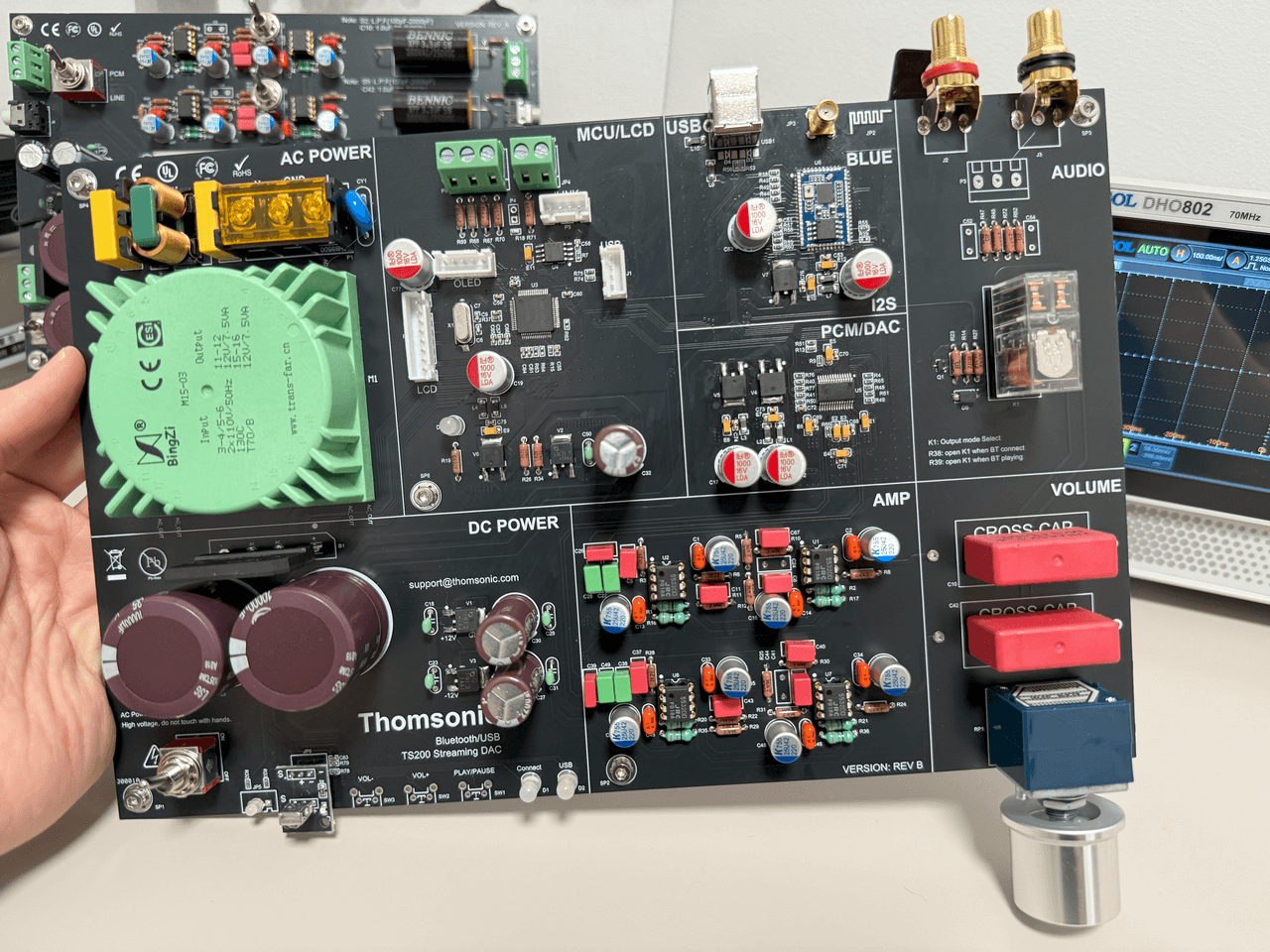

硬件配置: QCC5181+PCM1794A+2.4寸OLED+2.9寸墨水屏（成品板）
1、蓝牙支持LDAC，LDHC协议，高通协议AVRCP, A2DP, aptX, aptX HD, aptX LL 最高支持 24bit/192kHz PCM DAC 2-channel, （16bit，24bit，32bit：APP支持配置）。
2、支持USB输入，96Khz 24bit，蓝牙自动通道切换。
3、前级运算放大器JRC5532或NE5532，可手动更换更高端运放OPA2604AP。

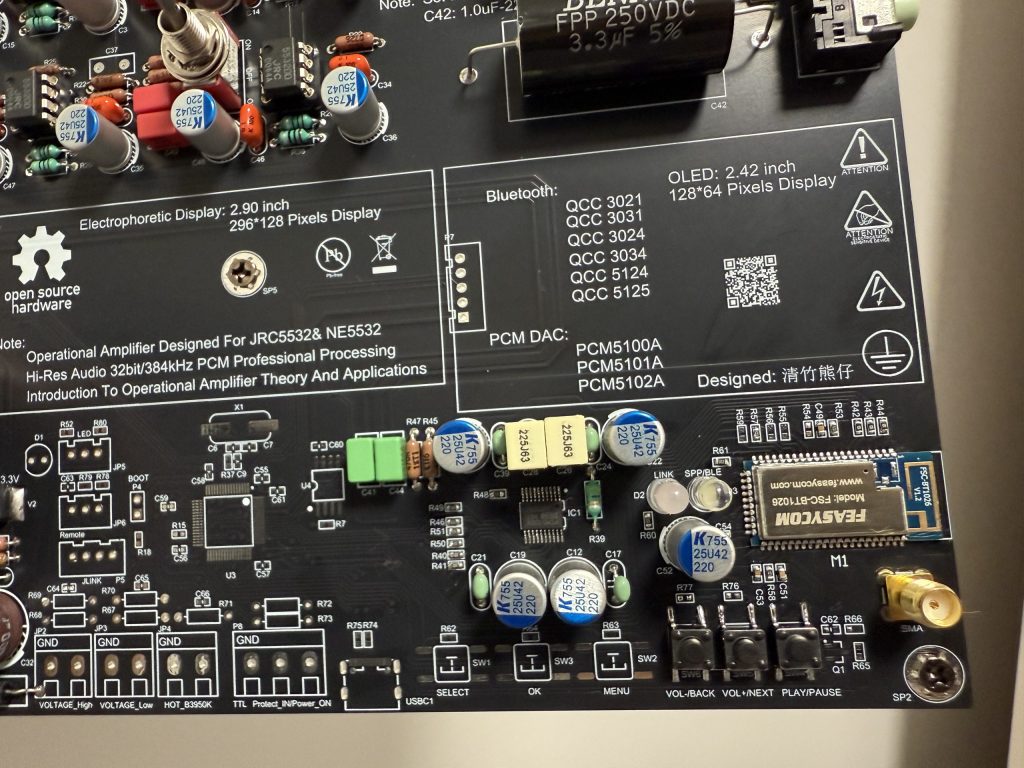

4、2.9寸墨水屏，分辨率296128 5、2.4寸OLED菜单屏幕，分辨率12864，支持菜单选择。
6、自带32位MCU单片机控制器，支持JLINK SWD 接口调试烧录。
7、支持后级电压检测，前级电压检测，功放散热温度实时显示，过热保护。
8、继电器信号控制，可选蓝牙连接时候打开继电器或者有音频输出时候打开继电器。
9、双色LED设备指示灯，绿色蓝牙连接LED指示灯，紫色LED USB连接指示灯。
9、支持NEC协议的红外遥控器。

硬件配置：

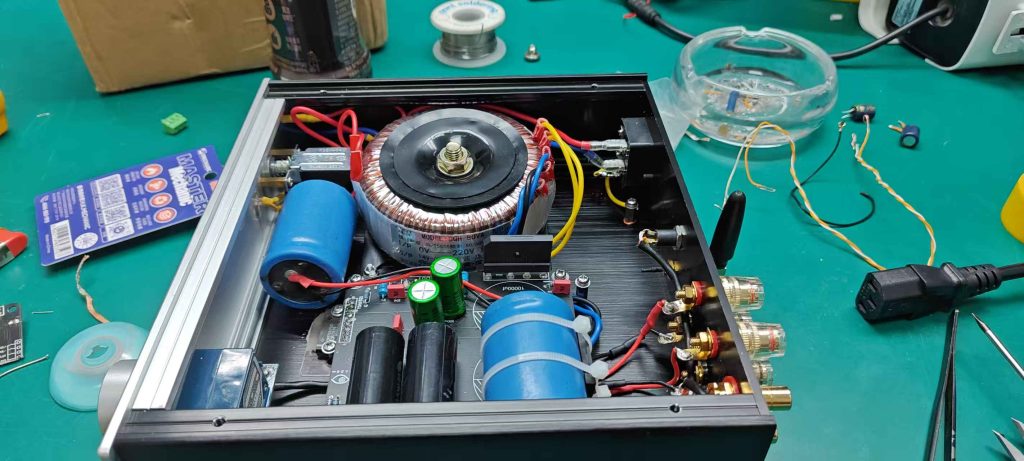

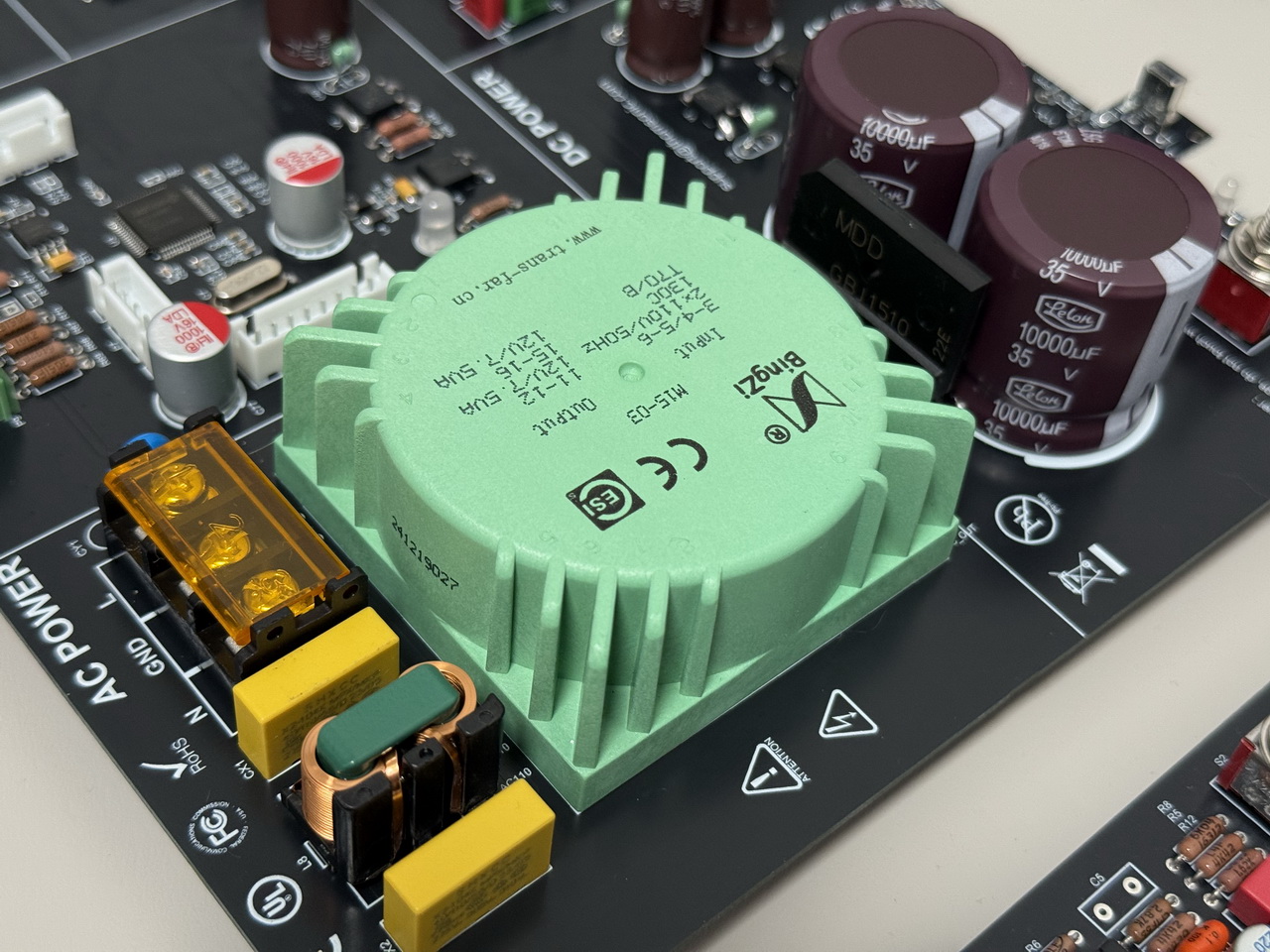

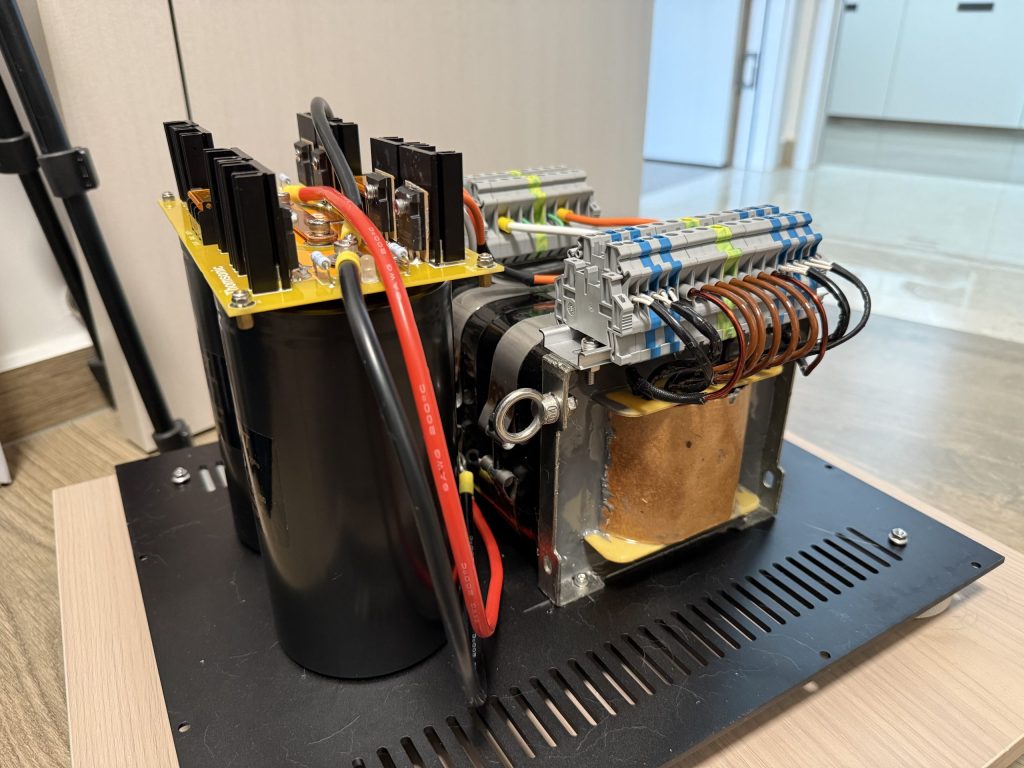

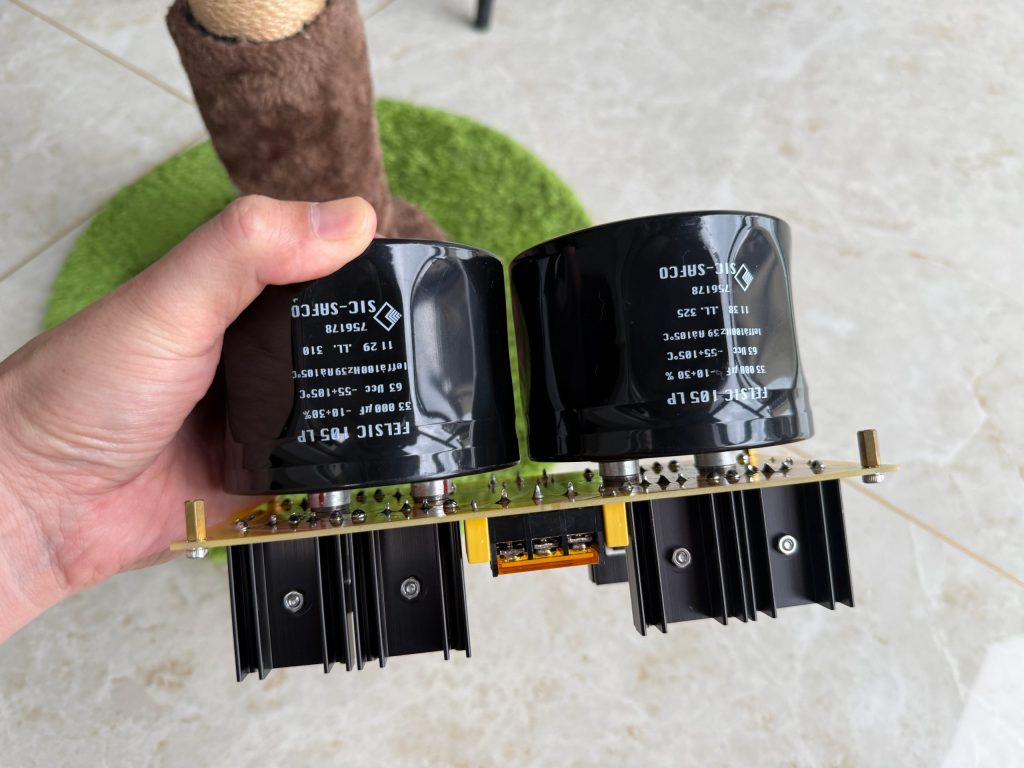

1、全系铜脚电阻，10000uF滤波电容，15A整流桥，高精度线性稳压电源设计。
2、DAC部分使用高精度进口滤波电容，DAC支持掉电自动静音功能。
3、主板设计区分电源地，数字地，DAC地，低噪声。
4、蓝牙天线支持外接SMA插座。
5、输出耦合电容可选型号 Benic 3.3uf/Jantzen Cross CAP 3.3uF。

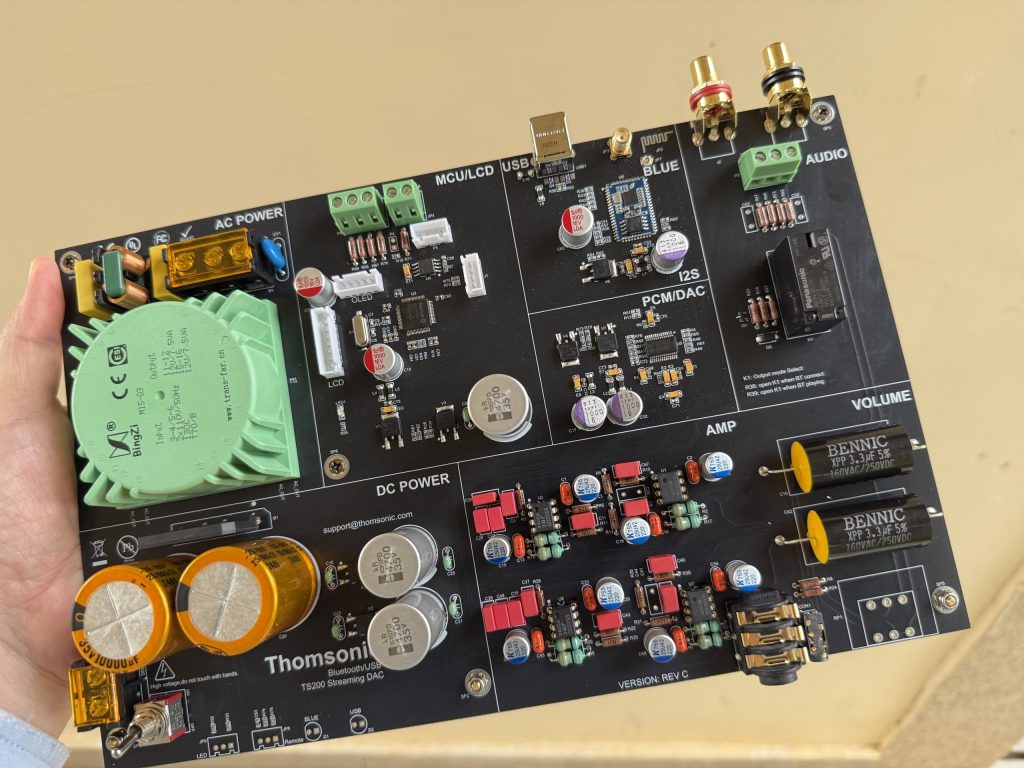

Hardware Open-Source HIFI Bluetooth + USB DAC Decoder (QCC5181 + PCM1794A)
Streaming DAC (with preamplifier)
Brand: Thomsonic
Model: TS200 Streaming DAC

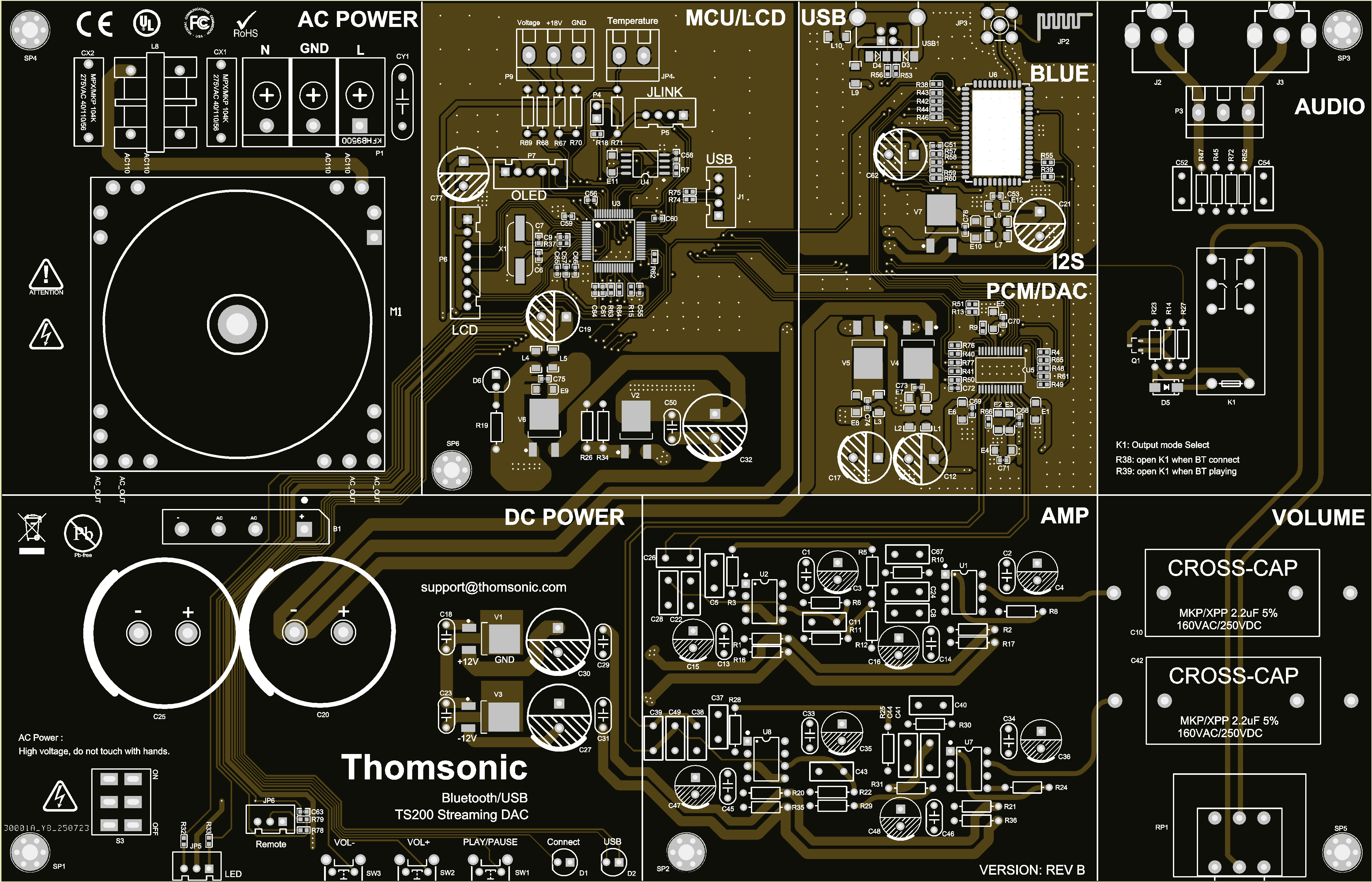

Motherboard size: 280mm * 160mm * 1.6mm, black
RCA output: 2V Rms – 6V Rms (ASPL potentiometer)
Hardware configuration: QCC5181 + PCM1794A + 2.4-inch OLED + 2.9-inch E-ink screen (finished board)
Bluetooth supports LDAC, LDHC protocols, Qualcomm protocols AVRCP, A2DP, aptX, aptX HD, aptX LL. It supports up to 24bit/192kHz PCM DAC 2-channel (16bit, 24bit, 32bit: configurable via APP).
Supports USB input, 96Khz 24bit, and automatic Bluetooth channel switching.
The preamplifier operational amplifier is JRC5532 or NE5532, and can be manually replaced with a higher-end operational amplifier OPA2604AP.
2.9-inch E-ink screen with a resolution of 296 * 128.
2.4-inch OLED menu screen with a resolution of 128 * 64, supporting menu selection.
Equipped with a 32-bit MCU single-chip microcomputer controller, supporting JLINK SWD interface for debugging and programming.
Supports post-stage voltage detection, pre-stage voltage detection, real-time display of power amplifier heat dissipation temperature, and overheat protection.
Relay signal control, optional to turn on the relay when Bluetooth is connected or when there is audio output.
Two-color LED device indicator: green LED for Bluetooth connection, purple LED for USB connection.
Supports NEC protocol infrared remote control.
Hardware configuration:

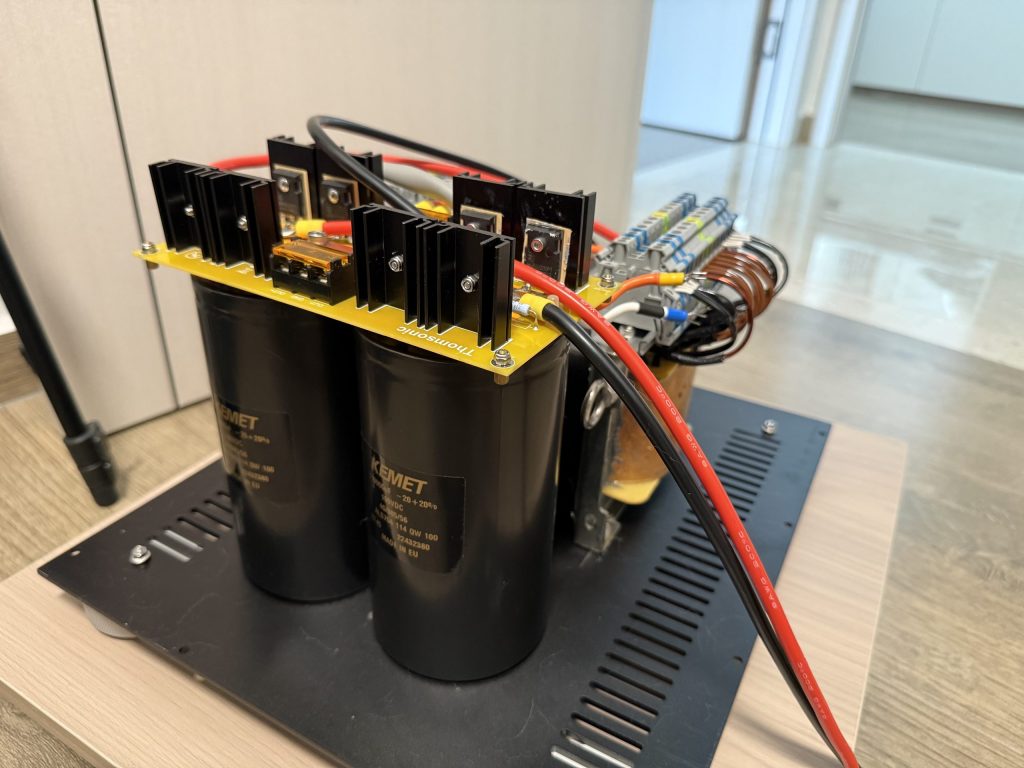

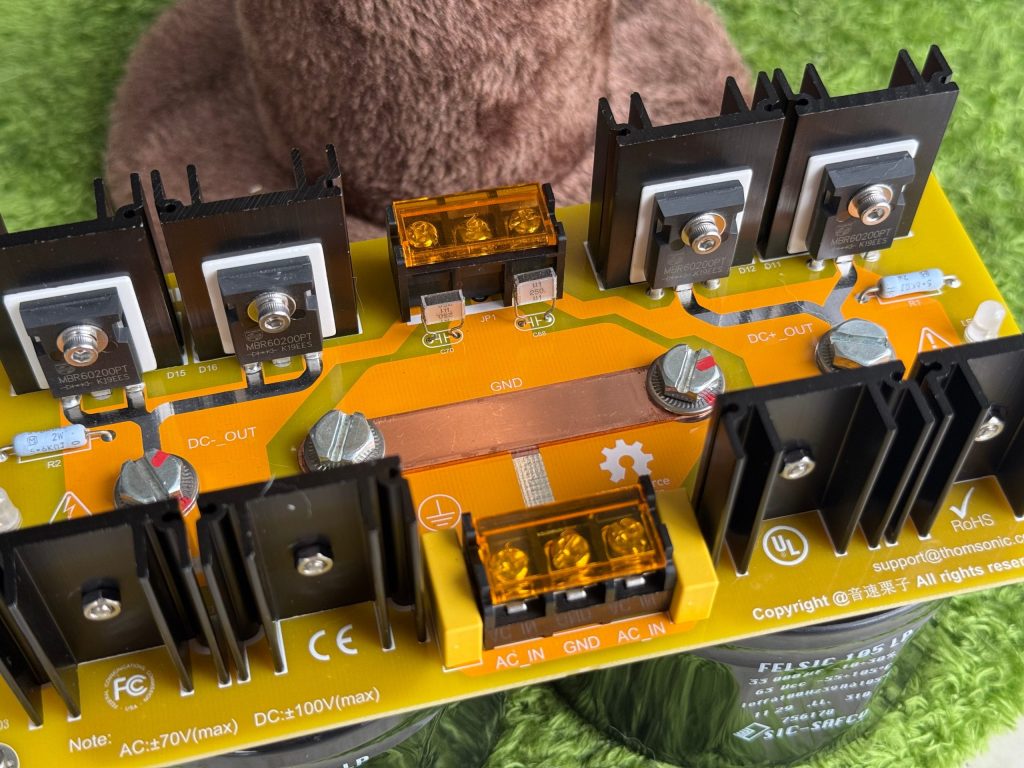

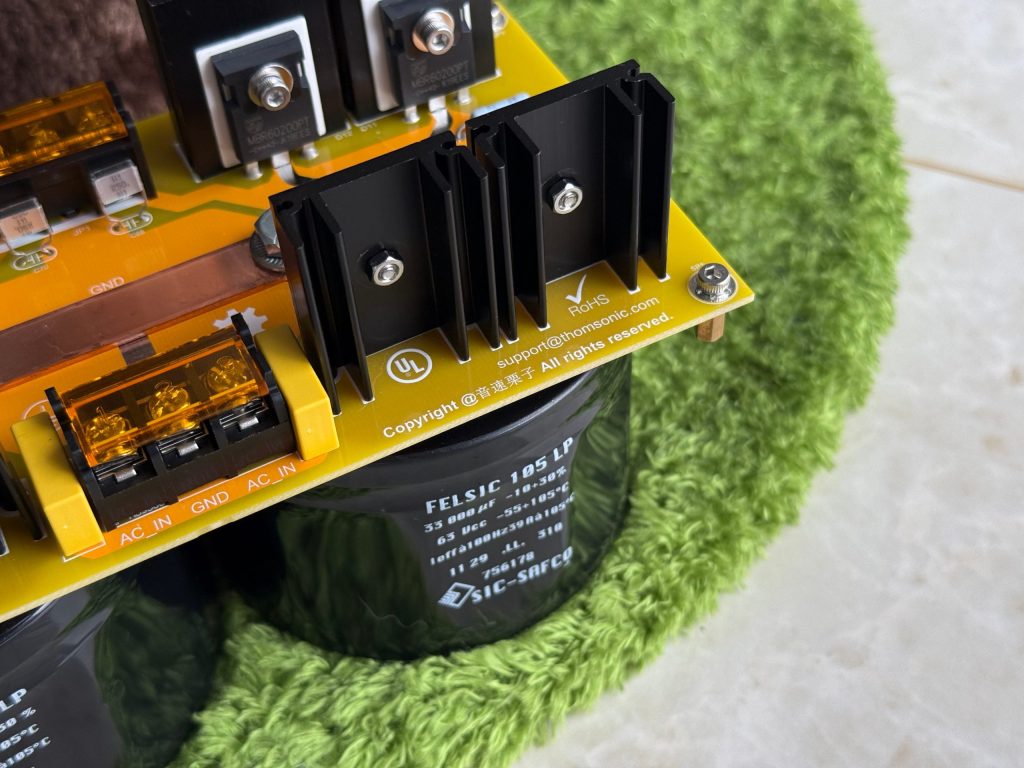

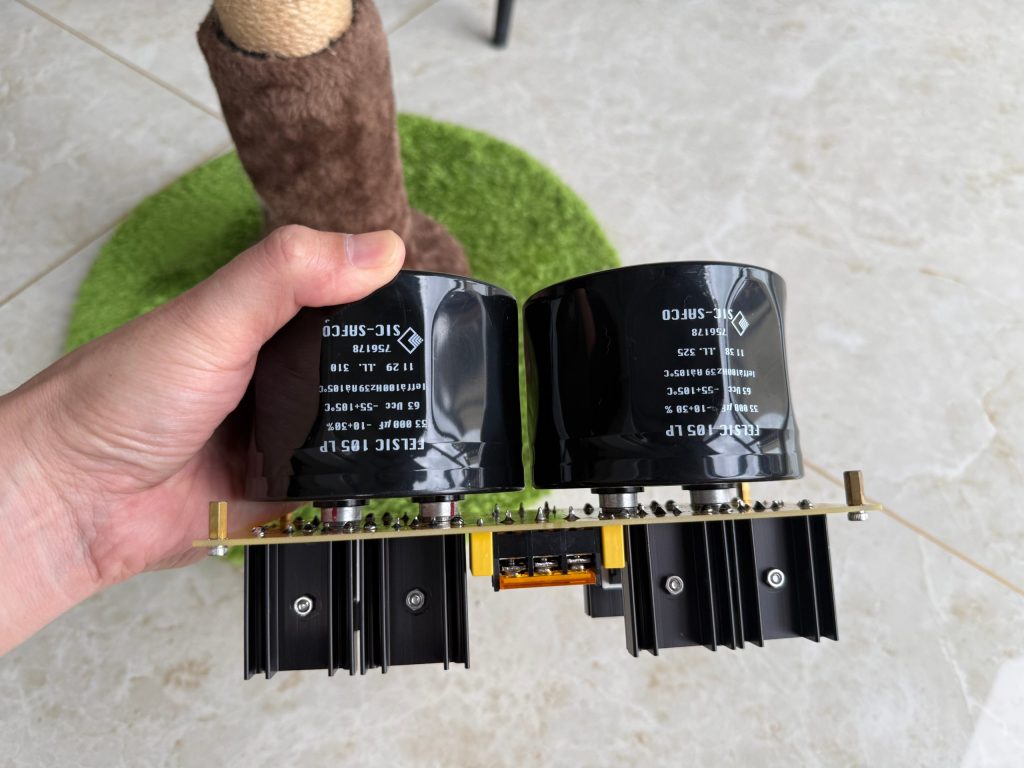

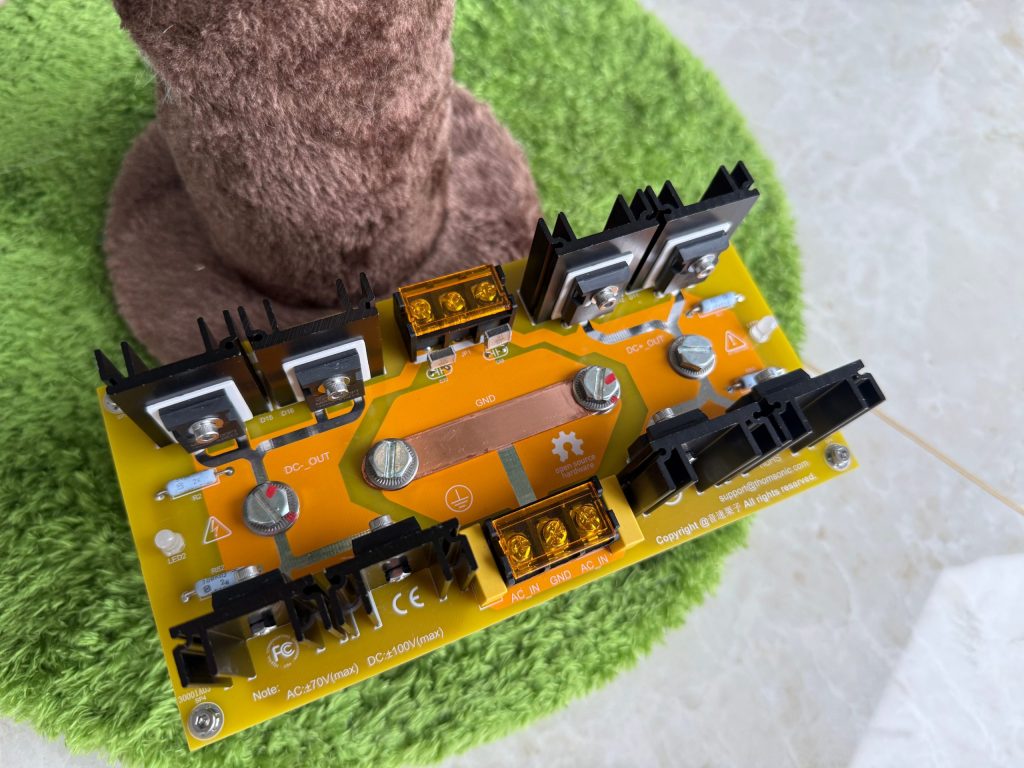

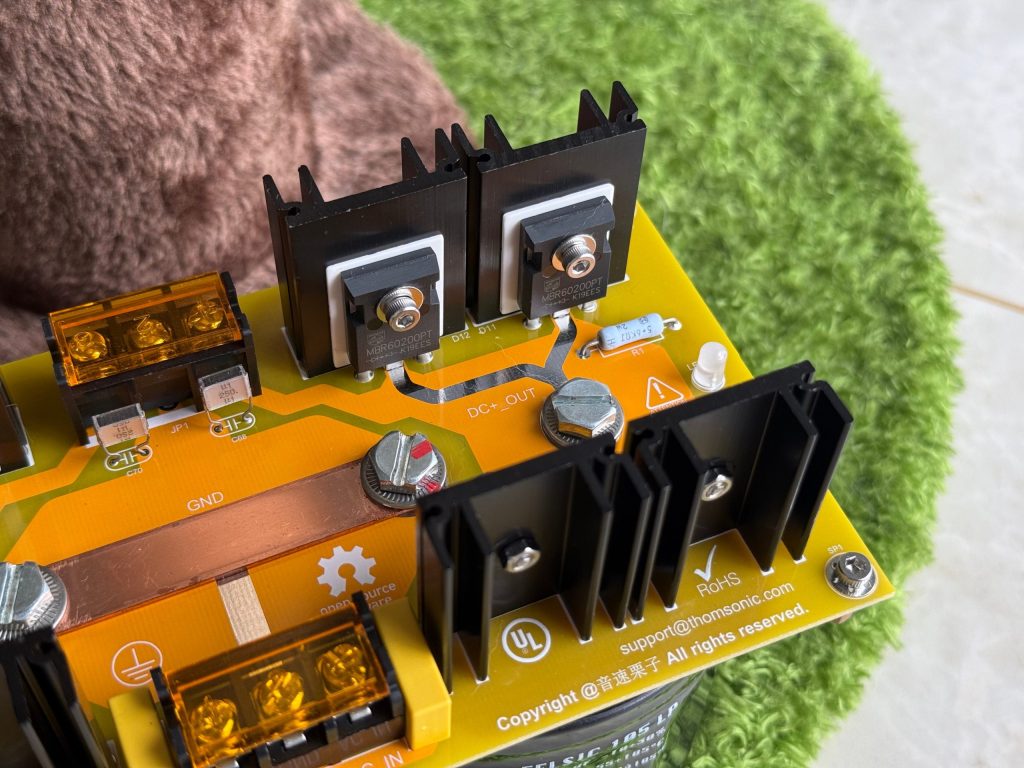

Full range of copper-pin resistors, 10000uF filter capacitor, 15A rectifier bridge, high-precision linear regulated power supply design.
The DAC part uses high-precision imported filter capacitors, and the DAC supports automatic mute function when powered off.
The motherboard design separates power ground, digital ground, and DAC ground, with low noise.
The Bluetooth antenna supports an external SMA socket.
The output coupling capacitor can be selected from models Benic 3.3uf/Jantzen Cross CAP 3.3uF
